一、产品描述：

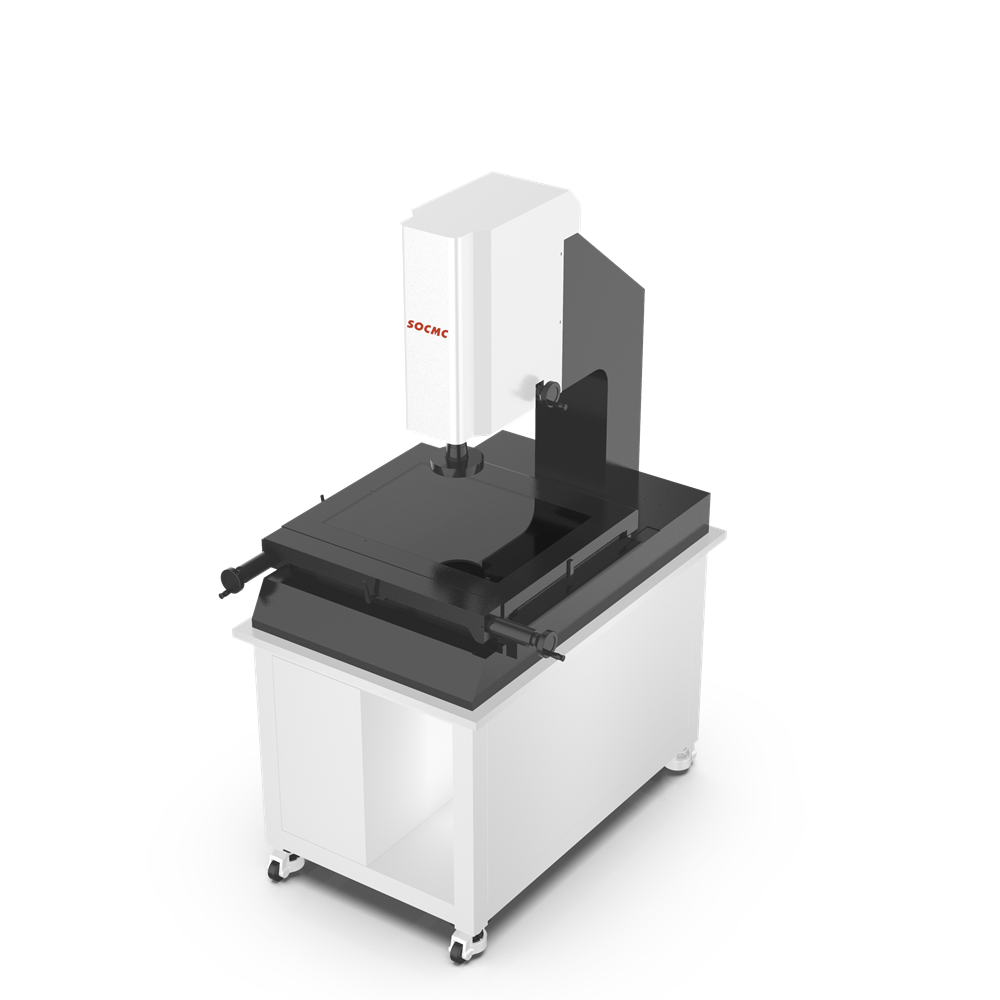

采用先进的影像技术和制造工艺，专门面对国内外用户量身打造的高性能专业型手动影像测量仪，强大的扩展功能，美观大方的外观，配备高解析1/3"进口彩色CCD, 高性能变焦定格镜头，业界领先的影像测量处理软件，广泛应用于机械，电子，手机，模具及精密五金等行业的检测和设计开发应用。
二、产品特点：
1、00级高精度的花岗石底座和立柱，保证了高强度，耐腐蚀，极高的稳定性；
2、叁层高精度高强度球墨铸铁移动工作台，经过真空消除应力处理，精密研磨，稳定性精度极好；
3、台湾精密V型导轨，采用特殊材料保持架，移动静音，实现高精度、平稳的直线运动，从而保证仪器精度；
4、高精度无牙螺杆传动，减少机械位移误差；
5、可选择2D测量及2.5D测量软件；
6、可选加的高端的双远心光路镜头技术的应用；
7、可选加装探针，进行触发测量，高度量测；
8、标配为1.0μm光栅尺，可选配0.5μm光栅尺
9、可选配同轴光，技术参数同轮廓光
10、放大倍率为近似值，可根据需求选配0.5X 或2.0X 附加物镜，实现放大率15-100X或60-400X
三、技术参数：
|
型号 |
MD322 |
||
|
行程（mm） |
X |
300mm |
|
|
Y |
200mm |
||
|
Z |
200mm（可以订制300mm、400mm） |
||
|
外形尺寸(mm) |
750x640x1650 |
||
|
机台重量 |
300kg |
||
|
工作台承重（kg） |
30kg |
||
|
光栅尺分辨率 |
1μm |
||
|
测量精度 |
X/Y≤(3.0+L/200)um；Z≤(5.0+L/150)μm；L为被测物长度，单位为mm |
||
|
控制方式 |
手动 |
||
|
镜头 |
0.75X-4.5X手动连续变倍定格镜头（标配1X镜管） |
||
|
0.75X-4.5X手动连续变倍定格镜头（选配0.5X镜管） |
|||
|
摄像机 |
高解析1/3彩色进口CCD摄像机 |
||
|
光源 |
轮廓光 |
LED冷光源，亮度连续可调 |
|
|
表面光 |
LED冷光源，亮度连续可调 |
||
|
放大倍率 |
光学放大倍率0.7-4.5X；影像放大倍率30-200X |
||
|
工作距离 |
镜头与产品的高度90mm |
||
|
电源 |
110-220 V ± 10% ，50 Hz |
||
|
工作环境 |
20℃ ±2℃/湿度45%-85% |
||
