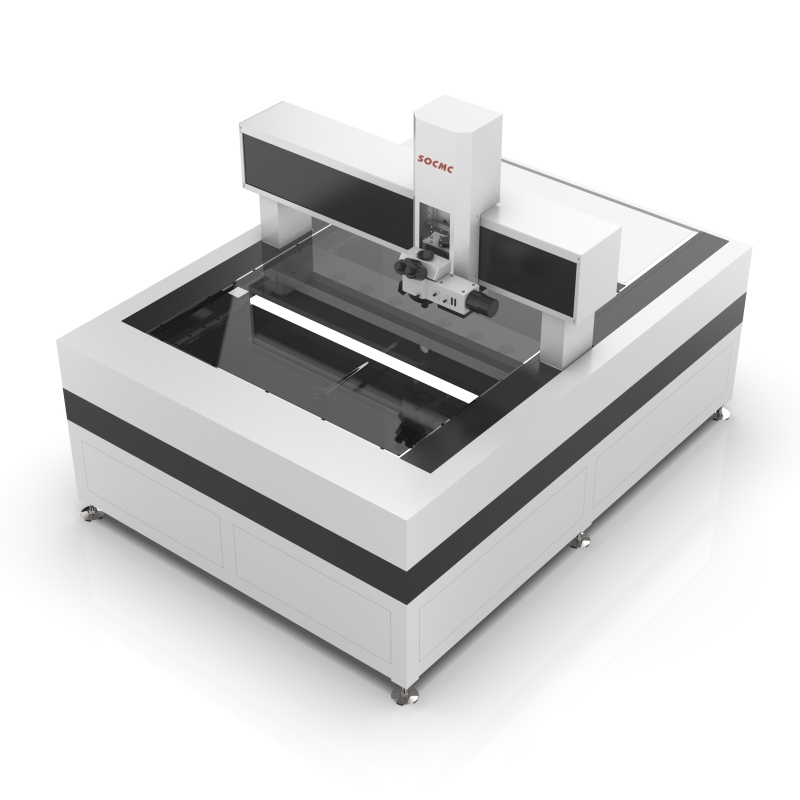

MS12102龙门影像测量机

一、应用领域：

1、适用于以二维测量为主，包括点、线、圆、矩形等几何元素和零件的长度、角度、轮廓、外形、表面形状等。

2、可加装激光，探针可以实现三维测量功能。

3、广泛应用于电子组件、五金机件、塑胶模具、矿石珠宝、军工、航空、汽车、光学等需要高精度测量的行业。

二、仪器特点：

1、测量软件系统评定原理及数据处理方法符合 ISO 标准;

2、运行程序时提示输入产品编号、型号、编号等信息后方可运行测量，（需输入信息名称可修改）或扫码枪、进行扫码测量;

3、软件支持数据 MES 系统接入，可数据上传;

4、具备二维 CAD 轮廓和三维造型的自动匹配检测;

5、长度、宽度、高度、点距、线距、孔距、间距、Pin 间距、厚度、圆弧、直径、半径、槽、角度、R 角、面积、轮廓度、平面度等；

6、鼠标自动找直线、点选圆、框选圆区域自动圆、自动圆弧;

7、SPC 分析：可以计算 CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，并可以绘出 X-R 图，散点图，折线图，柱状图等;

8、自动聚焦功能，快速精准找到测量位置;

9、测量软件操作介面和 CCD 影像界面均为为在一个界面显示，切换方便，操作灵活

10、软件支持英文、中文等语言切换使用，同一视场内的各种元素能同时测量，所有几何要素的测量和评定;

11、几何元素评价包括：直线度、平面度、翘曲度、对称度、垂直度等

12、软件可灵活、直观、简单的设置和转换测量坐标系，可以在任何位置插入、调用坐标系，测量特征自动换算到当前坐标系下;

三、技术参数

四、光学系统

光学系统	无限远色差校正光学系统
光学放大倍数	50倍-500倍(可选1000倍)
数码放大倍数	150倍-1500倍（21.5寸显示器）搭配100倍物镜倍数可达3000倍
观察筒	反像，无限远铰链三通观察筒，瞳距调节：50mm~76mm，两档分光比双目:三目=100：0
目镜	高眼点大视野目镜PL10X22mm，视度可调
物镜	明暗场半复消色差金相物镜 5X NA0.15 WD15
	明暗场半复消色差金相物镜 10X NA0.30 WD8.4
	明暗场半复消色差金相物镜 20X NA0.40 WD11.9
	明暗场半复消色差金相物镜 50X NA0.75 WD3.0
	无限远长工作距明暗场半复消色差金相物镜 100X NA0.90 WD1.0 （选配）
物镜转换器	电动明暗场5孔转换器（带DIC插槽），物理按钮和软件双控.
反射照明器	明暗场反射照明器，带可变孔径光阑，视场光阑，中心可调，带滤色片插槽，带起偏镜/检偏镜插槽，
灯室	5W可调LED灯室，透、反射通用，预定中心
摄像接口	摄影摄像附件：0.65X，C型接口，可调焦（可选0.5X/1X）
偏光组件	起偏镜插板，360°旋转式检偏镜插板
成像系统	海康威视数字相机超大靶面尺寸，专业版测量软件。
