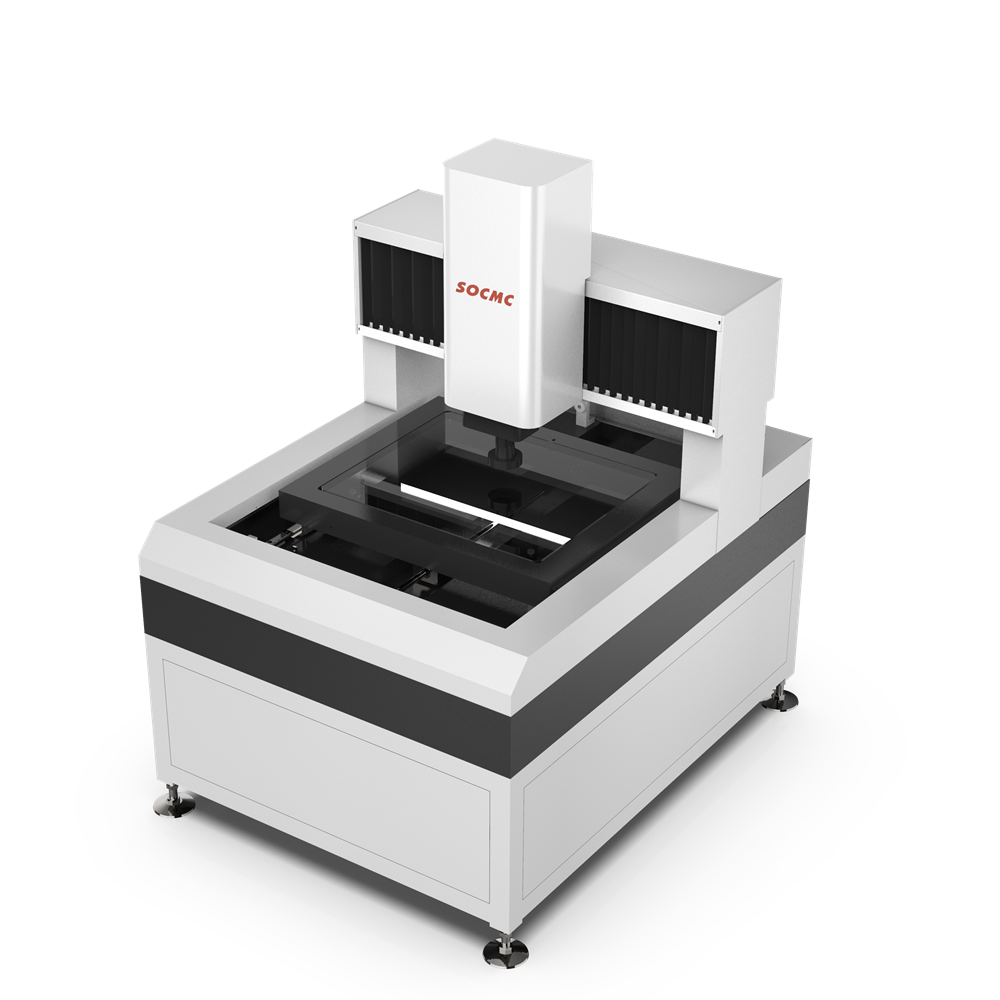

SMU652影像测量仪

一、应用领域:

1、适用于以二维测量为主,包括点、线、圆、矩形等几何元素和零件的长度、角度、轮廓、外形、表面形状等。

2、加装激光,探针可以实现三维测量功能。

3、广泛应用于电子组件、五金机件、塑胶模具、矿石珠宝、军工、航空、汽车、光学等需要高精度测量的行业。

二、仪器特点:

1、测量软件系统评定原理及数据处理方法符合ISO标准,运算算法经德国PTF认证;

2、运行程序时提示输入产品编号、型号、编号等信息后方可运行测量,(需输入信息名称可修改)或扫码枪进行扫码测量;

3、软件支持数据MES系统接入,可数据上传;

4、具备二维CAD轮廓和三维造型的自动匹配检测;

5、长度、宽度、高度、点距、线距、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角、面积、轮廓度、平面度等;

6、鼠标自动找直线、点选圆、框选圆区域自动圆、自动圆弧;

7、SPC分析:可以计算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD,并可以绘出X-R图,散点图,折线图,柱状图等;

8、自动聚焦功能,快速精准找到测量位置;

9、测量软件操作介面和CCD影像界面均为为在一个界面显示,切换方便,操作灵活

10、软件支持英文、中文等语言切换使用,同一视场内的各种元素能同时测量,所有几何要素的测量和评定;

11、几何元素评价包括:直线度、平面度、翘曲度、对称度、垂直度等

12、软件可灵活、直观、简单的设置和转换测量坐标系,可以在任何位置插入、调用坐标系,测量特征自动换算到当前坐标系下;

三、工作环境

1、电源220V±10%,50-60Hz,具备稳压装置,UPS电源保护断电保护功能

2、隔振光学仪器设计,振幅:<1.2μm

3、温度20±2 ℃,温度变化≦2℃/hr,湿度30~75

四、技术参数

设备型号:

SMART-U652

测量范围(X/Y/Z):

600*500*200mm

机台重量:

1.4T

玻璃平台承重:

30KG

测量精度(XY):

3+L/200 um (L为长度单位:mm)

影像重复精度:

3um

光栅尺:

盒式光栅尺:1um分辨率

相机(CCD):

海康威视工业数字相机

镜头:

连续变倍镜头(0.7X~4.5X)

控制系统:

专用控制器

电机:

伺服电机

导轨:

HIWIN线性导轨

丝杆:

TBI工业丝杆

摇杆

专用

光源:

表面光:五环八区LED冷光源,底光:LED冷光源

电脑:

DELL品牌电脑

仪器主体:

00级济南花岗石材质架构

******运行速度(X/Y/Z)

XY:300mm/s  Z:100mm/s

选配激光(非接触式测量):

基恩士激光

选配测头(接触式测量):

雷尼绍测头

安全防护:

各轴配备限位开关,保护机器不能超限位损坏

急停装置:设备设有急停按钮,可通过急停按钮快速停止机器运行

保修期:

1年

仪器电源:

220V,50-60HZ

环境要求

温度20±5ºC, 湿度45-75%  周围无高频;无震动;无污染
