一、特点：

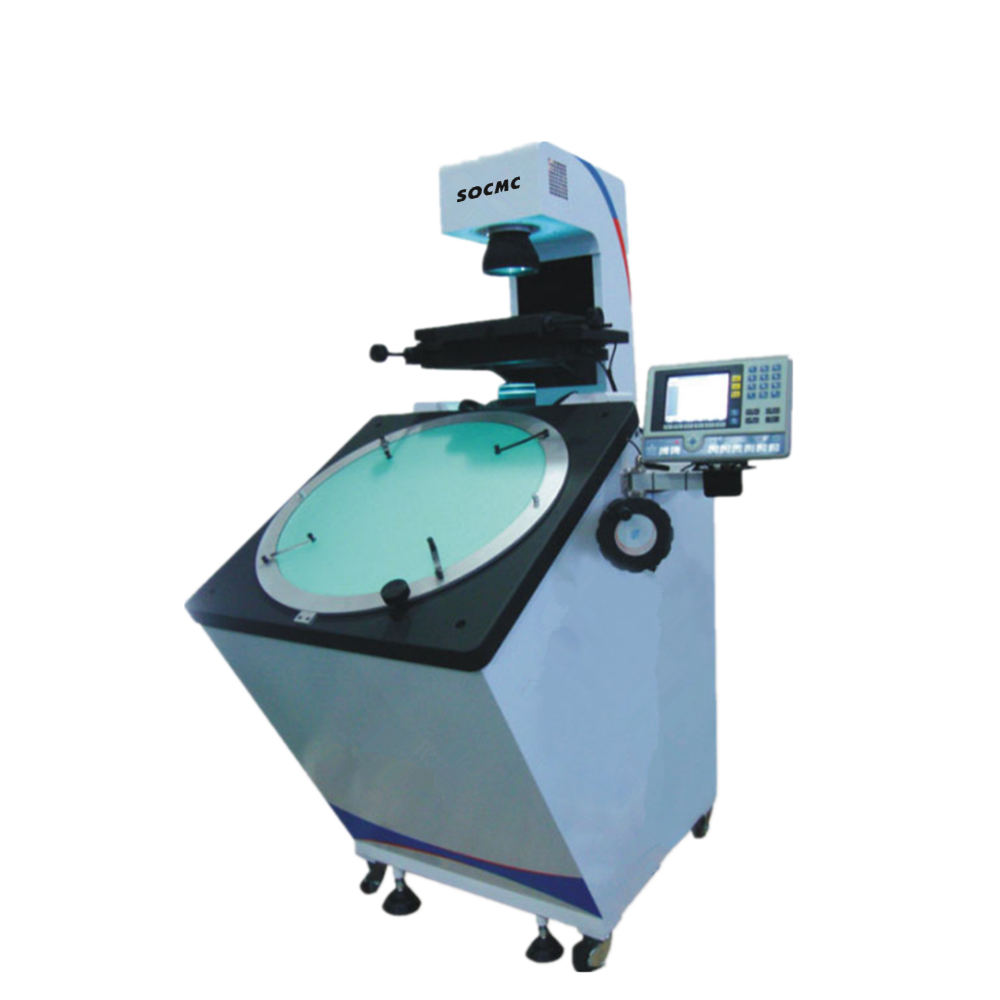

CPJ-6020V落地式投影仪成像清晰，放大倍率准确。投影屏直径 Φ600mm，******物方视场为 Φ120mm，可满足大尺寸零件的轮廓测量和坐标测量，配合寻边器可实现自动寻边采点，消除人眼瞄准的误差。
| 型号 | CPJ-6020V | |||||
| X轴坐标行程(mm) | 200 | |||||
| Y轴坐标行程(mm) | 100 | |||||
| 金属台面尺寸(mm) | 404×265 | |||||
| 玻璃台面尺寸(mm) | 270×170 | |||||
| 数显分辨力(μm) | 0.5 | |||||
| 示值误差(μm) |
2.5+L/75 (L为被测物体长度，单位：mm) |
|||||
| Z轴坐标行程(mm) | 50 (调焦) | |||||
| 仪器重量(kg) | 360 | |||||
| 外形尺寸(mm) | 1200×1140×1940 | |||||
| 投影屏 | 尺寸 (mm) | Ф 615，使用范围>Ф600（刻有米字线） | ||||
| 旋转范围 | 0~360° | |||||
| 旋转分辨力 | 1' or 0.01° | |||||
| 物镜 | 放大倍数 | 5× (选) | 10× (标) | 20× (选) | 50× (选) | 100× (选) |
| 物方视场 (mm) | Ф120 | Ф60 | Ф30 | Ф12 | Ф6 | |
| 工作距离(mm) | 242.8 | 143.2 | 85.5 | 92 | 48.5 | |
| ******测量高度(mm) | 50 | 50 | 50 | 50 | 48 | |
|
仪器电源： AC 100-240V 50/60Hz。总功率： 650W |
||||||
