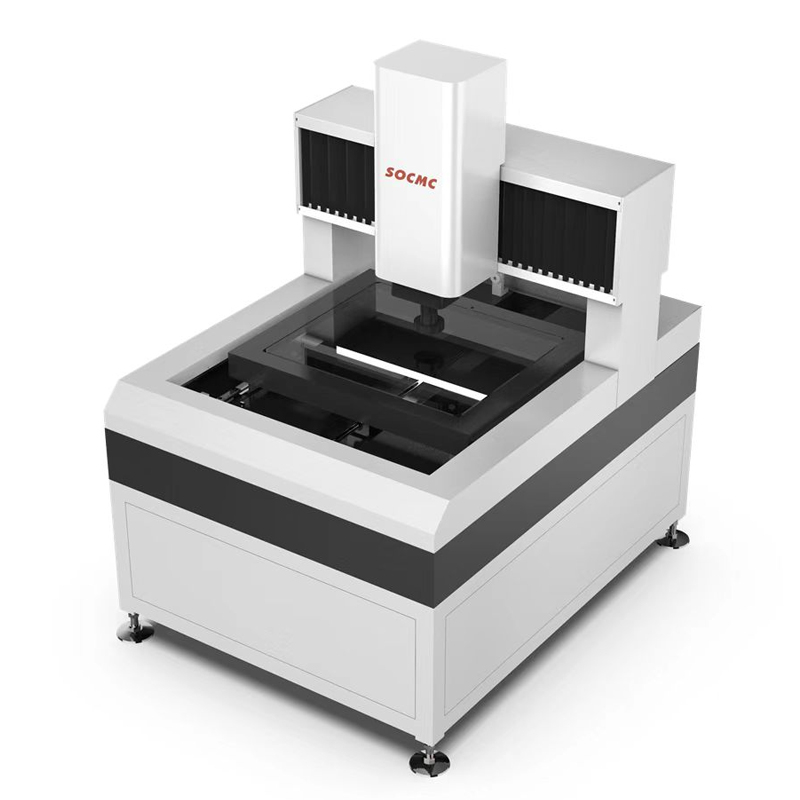

Product Show

一、应用领域：

1、适用于以二维测量为主，包括点、线、圆、矩形等几何元素和零件的长度、角度、轮廓、外形、表面形状等。

2、可加装激光，探针可以实现三维测量功能。

3、广泛应用于电子组件、五金机件、塑胶模具、矿石珠宝、军工、航空、汽车、光学等需要高精度测量的行业。

二、仪器特点：

1、测量软件系统评定原理及数据处理方法符合ISO标准，运算算法经德国PTF认证;

2、运行程序时提示输入产品编号、型号、编号等信息后方可运行测量，（需输入信息名称可修改）或扫码枪进行扫码测量;

3、软件支持数据MES系统接入，可数据上传;

4、具备二维CAD轮廓和三维造型的自动匹配检测;

5、长度、宽度、高度、点距、线距、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角、面积、轮廓度、平面度等；

6、鼠标自动找直线、点选圆、框选圆区域自动圆、自动圆弧;

7、SPC分析：可以计算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，并可以绘出X-R图，散点图，折线图，柱状图等;

8、自动聚焦功能，快速精准找到测量位置;

9、测量软件操作介面和CCD影像界面均为为在一个界面显示，切换方便，操作灵活

10、软件支持英文、中文等语言切换使用，同一视场内的各种元素能同时测量，所有几何要素的测量和评定;

11、几何元素评价包括：直线度、平面度、翘曲度、对称度、垂直度等

12、软件可灵活、直观、简单的设置和转换测量坐标系，可以在任何位置插入、调用坐标系，测量特征自动换算到当前坐标系下;

三、工作环境系统

1、电源220V±10%,50-60Hz,具备稳压装置，UPS电源保护断电保护功能

2、隔振光学仪器设计，振幅：<1.2μm

3、温度20±2 ℃，温度变化≦2℃/hr，湿度30～75，周围无高频；无污染。

四、技术参数

五、选配

1、可选配探针、激光测量功能模块

2、测量行程可根据客户需求特殊定制

3、标配为0.1μm光栅尺，可选配0.5μm、1.0μm光栅尺

4、可选配网轴光，技术参数轮廓光

5、标配自动变倍镜头，可选配手动变倍镜头

6、放大倍率为近似值，可根据需求选配0.5X 或2.0X 附加物镜，实现放大率15-100X或60-400X
