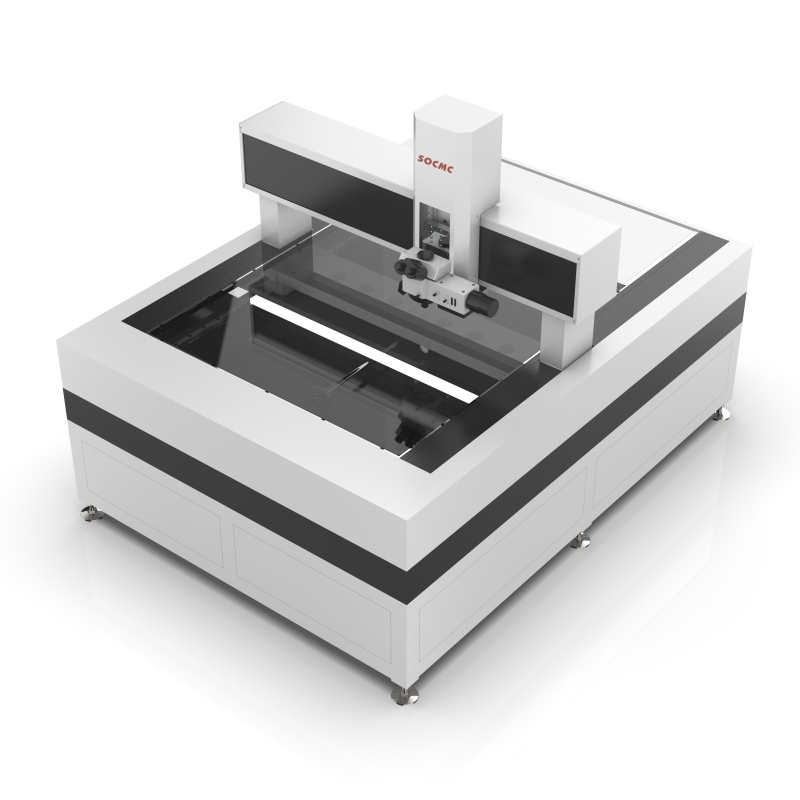

龙门自动影像测量仪MS1082

一、应用领域:

1、适用于以二维测量为主,包括点、线、圆、矩形等几何元素和零件的长度、角度、轮廓、外形、表面形状等。

2、可加装激光,探针可以实现三维测量功能。

3、广泛应用于电子组件、五金机件、塑胶模具、矿石珠宝、军工、航空、汽车、光学等需要高精度测量的行业。

二、仪器特点:

1、测量软件系统评定原理及数据处理方法符合 ISO 标准;

2、运行程序时提示输入产品编号、型号、编号等信息后方可运行测量,(需输入信息名称可修改)或扫码枪、进行扫码测量;

3、软件支持数据 MES 系统接入,可数据上传;

4、具备二维 CAD 轮廓和三维造型的自动匹配检测;

5、长度、宽度、高度、点距、线距、孔距、间距、Pin 间距、厚度、圆弧、直径、半径、槽、角度、R 角、面积、轮廓度、平面度等;

6、鼠标自动找直线、点选圆、框选圆区域自动圆、自动圆弧;

7、SPC 分析:可以计算 CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD,并可以绘出 X-R 图,散点图,折线图,柱状图等;

8、自动聚焦功能,快速精准找到测量位置;

9、测量软件操作介面和 CCD 影像界面均为为在一个界面显示,切换方便,操作灵活

10、软件支持英文、中文等语言切换使用,同一视场内的各种元素能同时测量,所有几何要素的测量和评定;

11、几何元素评价包括:直线度、平面度、翘曲度、对称度、垂直度等

12、软件可灵活、直观、简单的设置和转换测量坐标系,可以在任何位置插入、调用坐标系,测量特征自动换算到当前坐标系下;

三、技术参数

测量范围(X/Y/Z

600*800*200mm

机台重量

3000KG

玻璃平台承重

30KG

测量精度(XYZ

3+L/200 um(X/Y)   4+L/200 umZ)L 为长度单位:mm

影像重复精度

2um

光栅尺

0.1um 分辨率

控制系统

专用控制器

电机

松下伺服电机

导轨

HIWIN 线性导轨

丝杆

TBI 工业丝杆

摇杆

专用

光源

表面光:五环八区 LED 冷光源,底光:LED 冷光源

电脑

品牌

仪器主体

00 级济南花岗石材质架构

******运行速度(X/Y/Z

XY500mm/s       Z100mm/s

四、光学系统

光学系统

无限远色差校正光学系统

光学放大倍数

50-500(可选1000)

数码放大倍数

150-1500倍(21.5寸显示器)搭配100倍物镜倍数可达3000

观察筒

反像,无限远铰链三通观察筒,瞳距调节:50mm~76mm,两档分光比双目:三目=1000

目镜

高眼点大视野目镜PL10X22mm,视度可调

物镜

明暗场半复消色差金相物镜 5X   NA0.15  WD15

明暗场半复消色差金相物镜 10X  NA0.30  WD8.4

明暗场半复消色差金相物镜 20X  NA0.40  WD11.9

明暗场半复消色差金相物镜 50X  NA0.75  WD3.0

无限远长工作距明暗场半复消色差金相物镜 100X  NA0.90  WD1.0  (选配)

物镜转换器

电动明暗场5孔转换器(带DIC插槽),物理按钮和软件双控.

反射照明器

明暗场反射照明器,带可变孔径光阑,视场光阑,中心可调,带滤色片插槽,带起偏镜/检偏镜插槽,

灯室

5W可调LED灯室,透、反射通用,预定中心

摄像接口

摄影摄像附件:0.65XC型接口,可调焦(可选0.5X/1X

偏光组件

起偏镜插板,360°旋转式检偏镜插板

成像系统

海康威视数字相机超大靶面尺寸,专业版测量软件。






















五、工作环境系统

1、电源220V±10%,50-60Hz,具备稳压装置,UPS电源保护断电保护功能

2、隔振光学仪器设计,振幅:<1.2μm

3、温度20±2 ℃,温度变化≦2/hr,湿度3075,周围无高频;无污染.

4、安全防护

(1)各轴配备限位开关,保护机器不能超限位损坏.

(2)急停装置:设备设有急停按钮,可通过急停按钮快速停止机器运行。

六、选配

1、可选配探针、激光测量功能模块

2、测量行程可根据客户需求特殊定制

3、标配为0.1μm光栅尺,可选配0.5μm1.0μm光栅尺

4、可选配网轴光,技术参数轮廓光

5、标配手动变倍镜头,可选配自动变倍镜头

6、放大倍率为近似值,可根据需求选配0.5X 2.0X 附加物镜,实现放大率15-100X60-400X
