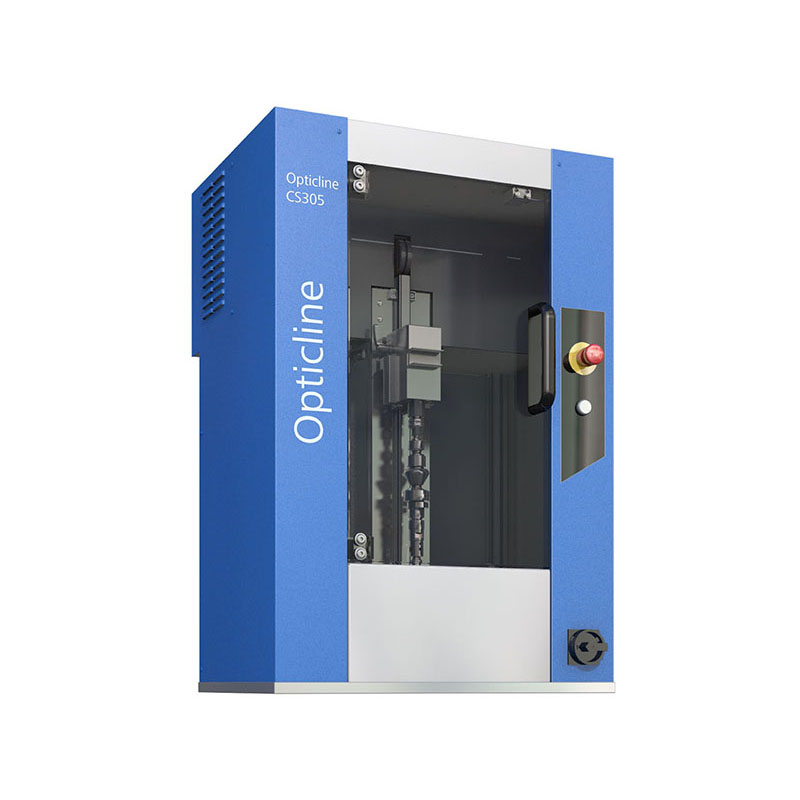

Opticline CS测量系统

 一、介绍

Opticline CS 标准机系列,是专为满足车削轴类工件的测量要求而设计的。这款机器可以直接用在生产现场,或精密测量室。甚至是在极端恶劣的工业生产环境中(如震动,油污等),它依然可以正常运行。

Opticline CS系统所自带的SPC统计功能,可以实现生产进程的高度实时监控,并允许必要时的快速介入。这样可以持续保证生产车削工件的高质量稳定性。 这套测量系统的操作方便,因此测量结果不受操作人员因素影响,并具备分析功能的定制性和拓展性。

二、产品优势

  • 用于生产现场的坚固设计
  • 便捷,快速,柔性的测量
  • 可用户自定义的测量结果
  • 设备自身监控的机械设计
  • 自动化的测量
  • 操作和编程简单便捷
  • 测量数据精准可靠

三、行业应用

  • 车削的轴类件 其它轴类工件。
  • 基本描述/Basic Description
  • 1)     基本信息/Basic Information

    设备名称及型号


    数量/QTY

    主要规格



    轴类光学测量机C305

    1

                   测量能力

    标准顶尖之间******测量长度:300mm

    ******测量直径: 50mm

     工件尺寸

    ******长度:300mm

    ******直径:150mm

    ******工件重量:20kg



    四、设备用途和功能:

    1、设备用途

    2、用于作为买方对轴类产品的测量。

    如:

    (1)直径测量

    (2)长度测量

    (3)圆度测量

    (4)跳动度测量

    (5)圆柱度测量

    (6)根据不同几何元素综合计算相关尺寸位置

    (7)公制螺纹, 细牙螺纹, 英制螺纹测量

    (8)倒角角度

    (9)直线度

    (10)对称度

    (11)平行度

    (12)同轴度、同心度

    (13)平面度

    (14)R圆弧半径

    (15)线轮廓度

    (16)凸轮轴形线

    3、设备功能

    (1)自动标定过程自动监控

    (2)轮廓投影和缩放功能

    (3)直接在轮廓投影图上进行测量计算

    (4)直接在轮廓投影图上编制CNC测量程序

    (5)可以调入CAD设计的DXF格式工件轮廓文件

    技术参数

    数值

    测量精度AccuracyMPE

    根据DIN EN ISO 10360/ VDI/VDE 2617标准允许的******测量误差。

    直径

    (1.0+D[mm]/200)mm

    长度

    (2.6+L[mm]/200)mm

    重复性精度

    标准件25次重复性测量

    直径

    0.3 um

    长度

    1.2 um

    外形尺寸

    设备外形尺寸

    700*840*1055

    设备重量

    250kg

    电器数据

    工作电压

    200-240 V

    电网频率

    50/60 HZ

    ******消耗功率

    1.5 kw

    用户方保险电流

    16A
